П – підвісний
С – матеріал ізоляційної деталі (скло)
70 – мінімальне механічне руйнівне навантаження, кН
Е – індекс модернізації ізолятора
Ізолятори лінійні підвісні скляні серії ПС застосовуються для електричної ізоляції та кріплення незахищених проводів та грозозахисних тросів, повітряних ЛЕП та ОРУ підстанцій високої напруги 6, 10 кВ та вище.
Габаритно-настановні розміри ПС-70Е

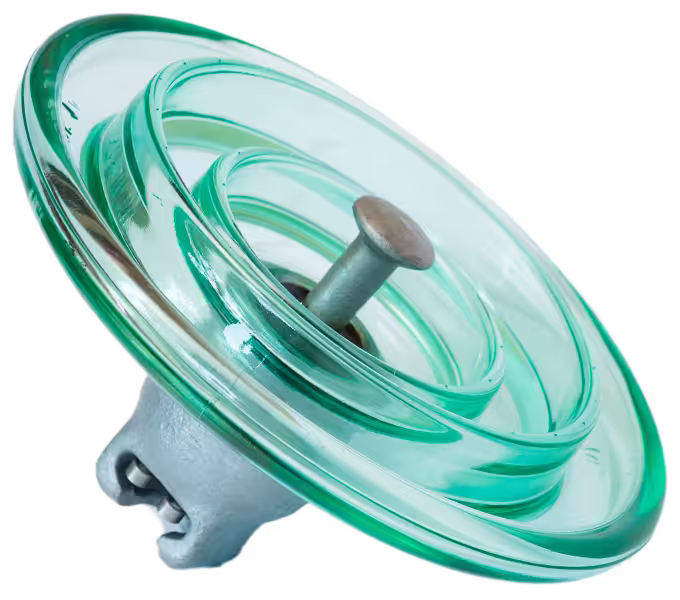

Скляний ізолятор ПC70Е
Мінімальне механічне руйнівне навантаження | кН | 70 | ||||
Мінімальне механічне руйнівне навантаження залишку ізолятора | кН | 56 | ||||
Діаметр, D | мм | 255 | ||||
Будівельна висота, Н | мм | 127 | 146 | |||
Довжина шляху витоку | мм | 320 | ||||
Сферична сполука, d | мм | 16 | ||||
Пробивна напруга в ізоляційному середовищі | кВ | 130 | ||||
Напруга, що витримується 50 Гц (в сухому стані) | кВ | 70 | ||||
Напруга, що витримується 50 Гц (під дощем) | кВ | 45 | ||||
імпульсна напруга, що витримується 1,2/50 +/- | кВ | 105/105 | ||||
Випробувальна напруга при випробуванні на пробій імпульсною напругою в повітрі | кВ | 280…310 | ||||
Напруга за рівнем радіоперешкод при частоті 0,5 МГц | дБ | 60 | ||||
кВ | 20 | |||||
дБ | 86 | |||||
кВ | 25 | |||||
Маса | кг | 3.6 |
П – підвісний
С – матеріал ізоляційної деталі (скло)
120 – мінімальне механічне руйнівне навантаження, кН
Е – індекс модернізації ізолятора
Ізолятори лінійні підвісні скляні серії ПС застосовуються для електричної ізоляції та кріплення незахищених проводів та грозозахисних тросів, повітряних ЛЕП та ОРУ підстанцій високої напруги 6, 10 кВ та вище.
Габаритно-настановні розміри ПС-120Е

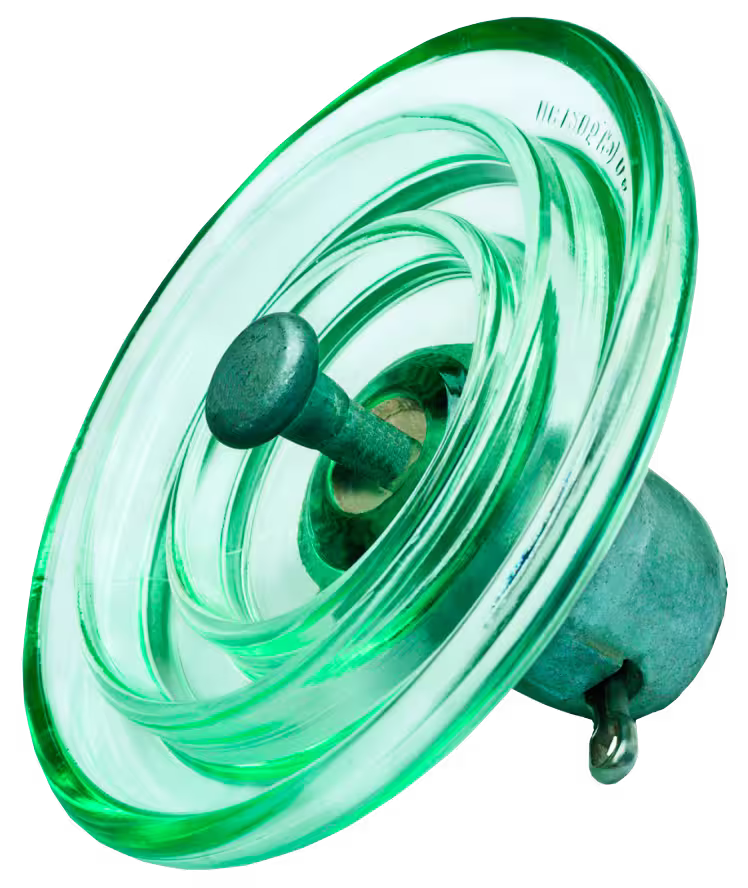

Скляний ізолятор ПC120Е
Мінімальне механічне руйнівне навантаження | кН | 120 | ||||
Мінімальне механічне руйнівне навантаження залишку ізолятора | кН | 96 | ||||
Діаметр, D | мм | 255 | ||||
Будівельна висота, Н | мм | 127 | 146 | 170 | ||
Довжина шляху витоку | мм | 320 | ||||
Сферичне з’єднання, d | мм | 16 | ||||
Пробивна напруга в ізоляційному середовищі | кВ | 130 | ||||
Витримувана напруга (у сухому стані) | кВ | 70 | ||||
Витримувана напруга (під дощем) | кВ | 45 | ||||
Витримувана імпульсна напруга 1,2/50 +/- | кВ | 100/100 | ||||
Випробовувальна напруга при випробуванні на пробій імпульсною напругою в повітрі | кВ | 280…310 | ||||
Напруга за рівнем радіоперешкод при частоті 0,5 МГц | дБ | 60 | ||||
кВ | 20 | |||||
дБ | 86 | |||||
кВ | 30 | |||||
Маса | кг | 3.9 |
П – підвісний
С – матеріал ізоляційної деталі (скло)
160 – мінімальне механічне руйнівне навантаження, кН
Д – індекс модернізації ізолятора
Ізолятори лінійні підвісні скляні серії ПС застосовуються для електричної ізоляції та кріплення незахищених проводів та грозозахисних тросів, повітряних ЛЕП та ОРУ підстанцій високої напруги 6, 10 кВ та вище.
Габаритно-настановні розміри ПС-160Д
СКЛЯНИЙ ІЗОЛЯТОР ПC160Д
Мінімальне механічне руйнівне навантаження | кН | 160 | ||||
Мінімальне механічне руйнівне навантаження залишку ізолятора | кН | 128 | ||||
Діаметр, D | мм | 280 | ||||
Будівельна висота, Н | мм | 146 | 170 | |||
Довжина шляху витоку | мм | 385 | ||||
Сферичне з’єднання, d | мм | 20 | ||||
Пробивна напруга в ізоляційному середовищі | кВ | 130 | ||||
Витримувана напруга (у сухому стані) | кВ | 72 | ||||
Витримувана напруга (під дощем) | кВ | 45 | ||||
Витримувана імпульсна напруга 1,2/50 +/- | кВ | 110/110 | ||||
Випробовувальна напруга при випробуванні на пробій імпульсною напругою в повітрі | кВ | 310…340 | ||||
Напруга за рівнем радіоперешкод при частоті 0,5 МГц | дБ | 60 | ||||
кВ | 20 | |||||
дБ | 86 | |||||
кВ | 35 | |||||
Маса | кг | 6.13 |
