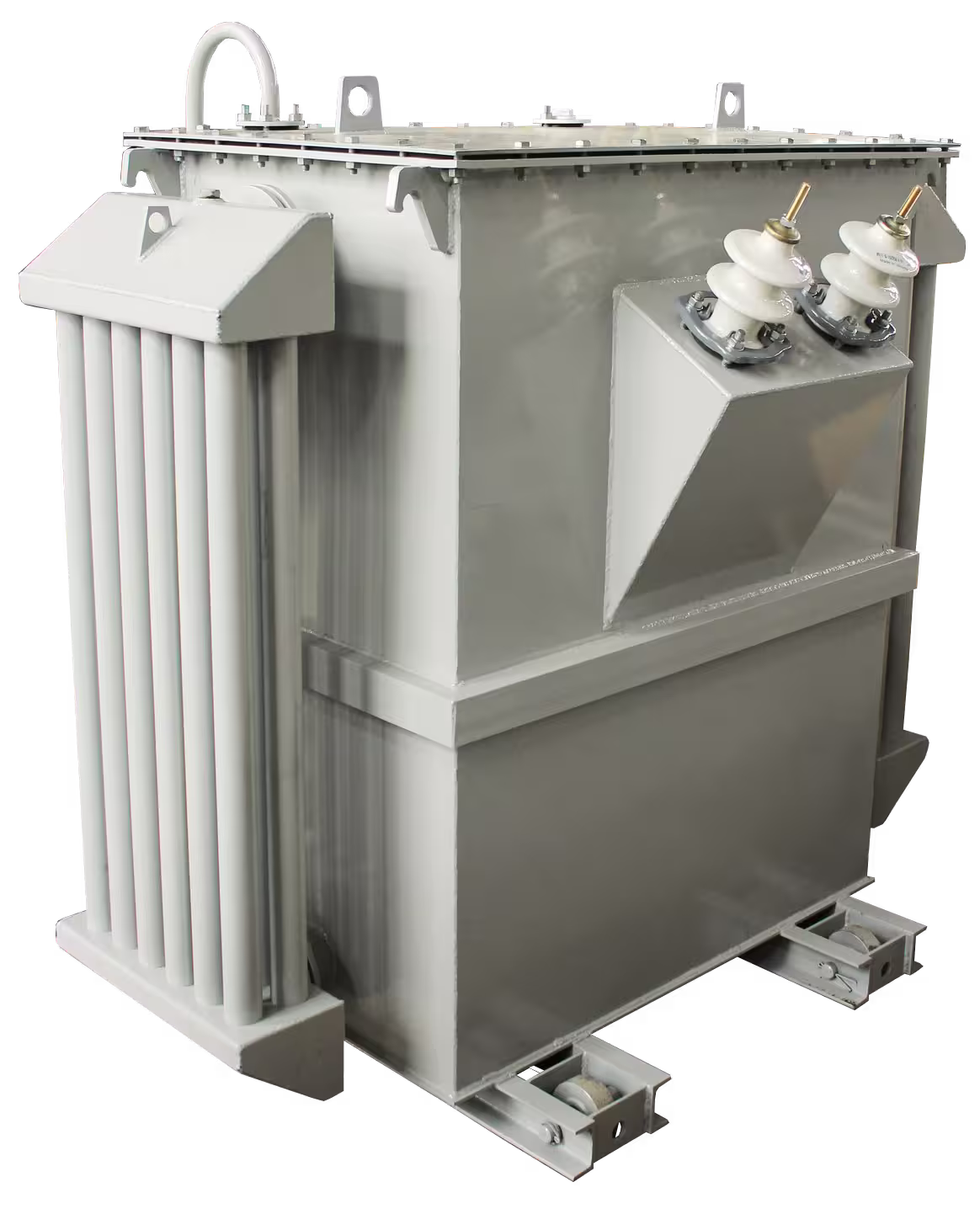

РЗДПОМ: 90/6; 120/6(10); 190/6(10); 300/6(10); 480/6(10);
700/35; 770/35; 800/35; 1000/35; 1250/35;

Расшифровка маркировки реактора:

Р — реактор
ЗД — заземляющий дугогасящий
П — плавное регулирование с помощью изменения зазора
О — однофазный
М — масляный
90,120,190,300,480,700,770,800,1000,1250 — мощность при наибольшем рабочем напряжении, к В -А;
6,10,35 — номинальное напряжение сети, кВ;
У1 — климатическое исполнение и категория размещения реактора

Применяются в наружных ПС и РУ напряжением 6-35 кВ.

ТипЧертеж
РЗДПОМ-90/6У1
РЗДПОМ-120/6У1
РЗДПОМ-190/10У1
РЗДПОМ-300/6У1
РЗДПОМ-480/10У1
РЗДПОМ-700/35У1чертеж
РЗДПОМ-770/35У1чертеж
РЗДПОМ-800/35У1чертеж
РЗДПОМ-1000/35У1чертеж
РЗДПОМ-1250/35У1чертеж

Параметр

Значение

Тип реактора

РЗДПОМ-90/6

РЗДПОМ-120/6

РЗДПОМ-190/10

РЗДПОМ-300/6

РЗДПОМ-480/10

РЗДПОМ-700/35

РЗДПОМ-770/35

РЗДПОМ-800/35

РЗДПОМ-1000/35

РЗДПОМ-1250/35

Номинальное напряжение

сети, кВ

6

6

10

6

10

35

35

35

35

35

Номинальное напряжение

реактора, кВ

6,6/√3

6,6/√3

11/√3

6,6/√3

11/√3

38,5/√3

38,5/√3

38,5/√3

38,5/√3

38,5/√3

Наибольшее рабочее

Напряжение, кВ

7,2/√3

7,2/√3

12/√3

7,2/√3

12/√3

40,5/√3

40,5/√3

40,5/√3

40,5/√3

40,5/√3

Предельное значение токов при номинальном напряжении
реактора, А

5-25

5,2-26,2

5-25

13,1-65,5

12,6-63,0

5,7-28,4

6,7-35

7.2-36

9-45

10-50

Мощность при наибольшем

рабочем напряжении, кВА

90

120

190

300

480

700

770

800

1000

1250

Напряжение обмотки

сигнальной, В

100±10

100±10

100±10

100±10

100±10

100±10

100±10

100±10

100±10

100±10

Ток обмотки сигнальной, А

10

10

10

10

10

10

10

10

10

10

Частота, Гц

50

50

50

50

50

50

50

50

50

50

Напряжение обмотки

питания ИД, В

220

220

220

220

220

220

220

220

220

220

Способ регулирования

Плавный

дистанционный

Напряжение электродвигателя, В

380/220

Длительность работы при максимальном значении тока, час

6

Масса, кг:

  • полная
  • выемной части
  • масла
  • бака с арматурой

1875

750

600

405

1875

800

600

405

1875

850

600

405

1875

870

600

405

1865

860

600

405

4770

2700

1500

2200

4770

2700

1500

2200

4770

2750

1500

2200

4770

2800

1500

2200

4770

2800

1500

2200
